低压配电柜安装步骤及注意事项！

Wed Feb 27 15:12:09 CST 2019

共有13217家企业看过

随着智能电网、基础设施的建设实施、制造业的投资以及新能源行业的发展，低压配电柜对企业的重要性越加凸显，因为低压配电柜可以为企业的动力设施提供电源兼控制回路，是很多企业不可或缺的电气设备。电气设备越重要，那它的安装步骤以及注意事项我们越加得弄的清清楚楚才行，下面由合景机电为大家讲解低压配电柜安装步骤及注意事项！

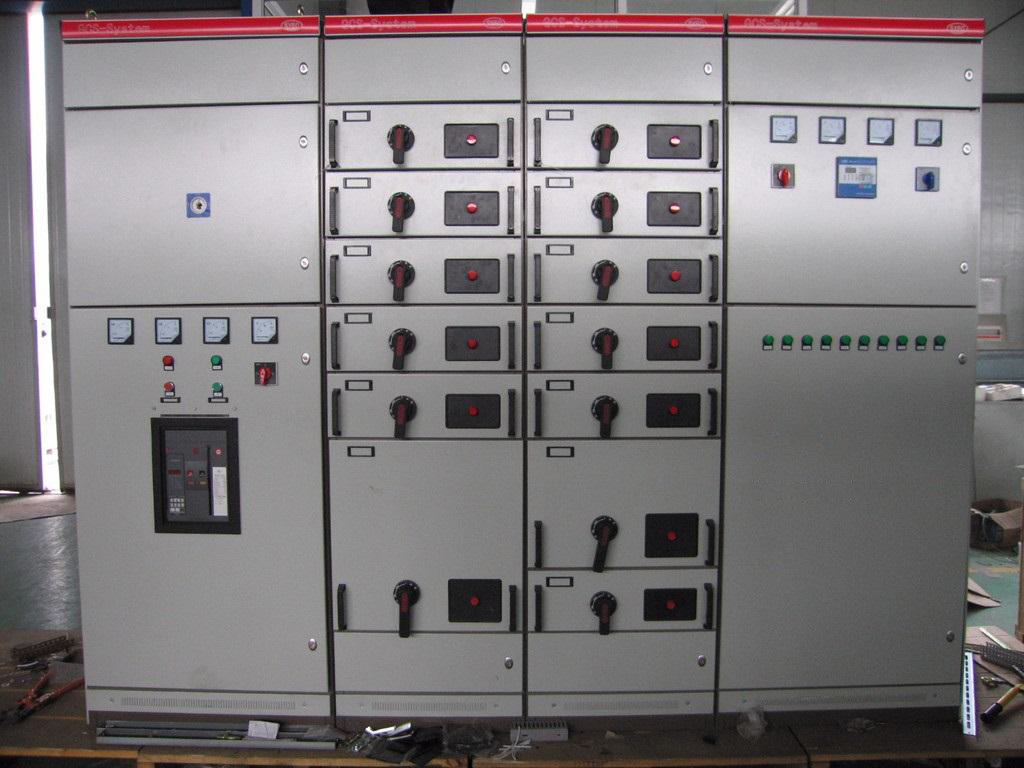

低压配电柜

低压配电柜安装步骤如下：

一、配电柜的安装

1、配电柜底座制作安装
配电柜底座一般用型钢制作，钢材规格大小根据配电柜的尺寸和重量而定。型钢先矫平矫直再下料。

2、配电柜开箱检查
配电柜在安装前，需开箱查验合格证、产品说明书，其次检查配电柜是否完好，然后再将主要检查内容填写在“设备开箱检查记录”里。

3、安装配电柜
配电柜平稳地安装到基础槽钢上，柜间用螺栓拧紧，找平、找正后与基础槽钢焊接在一起，盘柜要用6mm的软铜线与接地干线项链，作为保护接地。

二、硬母线的安装

1、母线在支持绝缘子上的固定
低压母线用低压瓷瓶或塑料支持件固定。安装母线前，必须将母线支持架和支持绝缘子安装完毕。

2、母线伸缩节
母线应按设计规定装设伸缩节，如无规定时一般应隔20m左右安置一个。伸缩节系用02-05mm厚的紫铜片或铝片制成。

3、母线的排列与刷漆
母线的排列顺序应按设计规定，当设计未对母线排列提出明确要求时，可参照下列规定：

①母线垂直布置时，交流L1、L2、L3相的排列应由上向下，直流母线的正极在上，负极在下；

②母线水平布置时，交流L1、L2、L3相的排列应由内向外，直流母线的正负极排列由内向外；

③配电盘上水平布置的交流母线，由盘后向盘面排列为L1、L2、L3相；

④排列引下线时，交流L1、L2、L3相的排列应自左至右，直流正负极的排列应自左至右；

⑤全厂各变电所、各种不同电压等级配电装置的母线，其相位的配置都应相互一致；

⑥规定母线相序的统一排列方式，有助于运行操作人员的安全。

三、柜内回路的安装布线

1、PGL1低压配电柜内电压回路接线图的绘制及安装布线

（1）用常规画法绘制的电压回路接线图；

（2）用相对编号法绘制的电压回路接线图；

（3）按PGL1低压配电柜电压回路接线图进行安装接线。

2、PGL1低压配电柜内电流回路接线图的绘制及安装布线

（1）用常规画法的电流回路接线图；

（2）用相对编号法绘制的电流回路接线图；

（3）按PGL1低压配电柜电流回路接线图进行安装接线。

四、安装完检查

1、检查各电气设备、电器元件及配电柜的安装质量是否符合安装要求及规范。

2、按U（L1）黄、V（L2）绿、W（L3）红的电源相序检查接线。

3、检查各接线端子接线是否符合安装规范，螺钉是否拧紧。

4、按接线图仔细检查有无错接、漏接。

5、线路安装的质量检查。

五、电压表、电流表的校验及验收准备的资料和文件

1、电压表、电流表的校验，操动及联动试验。

2、验收准备的资料和文件：

（1）变更设计部分的实际施工图；

（2）变更设计证明文件；

（3）制造厂提供的产品说明书、实验记录、合格证及安装图纸等技术文件；

（4）电气安装施工记录；

（5）调整实验记录。

低压配电柜安装注意事项如下：

1、配电柜安装在震动场所，应采取防震措施。

2、柜本体及柜内设备与各构件间连接应牢固，主控制柜与继电保护柜、自动装置柜等不宜与基础型钢直接焊死。

3、单独或成列安装时，其垂直度、水平度以及柜面不平度和柜间接缝的允许偏差按施工要求安装。

4、端子箱安装应牢固，封闭良好，安装位置应便于检查；成列安装时应排列整齐。

5、柜的接地应牢固良好。装有电器的可开启的柜门，应以软导线与接地的金属架构可靠地连接。

6、柜内配线整齐、清晰、美观、导线绝缘良好，无损伤，柜的导线不应有接头；每个端子板的每侧接线一般为一根，不得超过两根。

7、柜内配线应采用截面不小于1.5mm、电压不低于400V的铜芯线。

8、柜内敷设的导线符合安装规范的要求，即同方向导线汇成一束捆扎，沿柜框布置导线；导线敷设应横平竖直，转弯处应成圆弧过渡的直角。

9、橡胶绝缘芯线引进出柜内、外应外套绝缘管保护。

10、配电柜安装好后，柜面油漆应完好，若有损坏，应重新喷漆。

低压配电柜是企业重要的电气设备，安装完之后需每年对其体检和保养，以确保低压配电柜的正常和安全运行。
